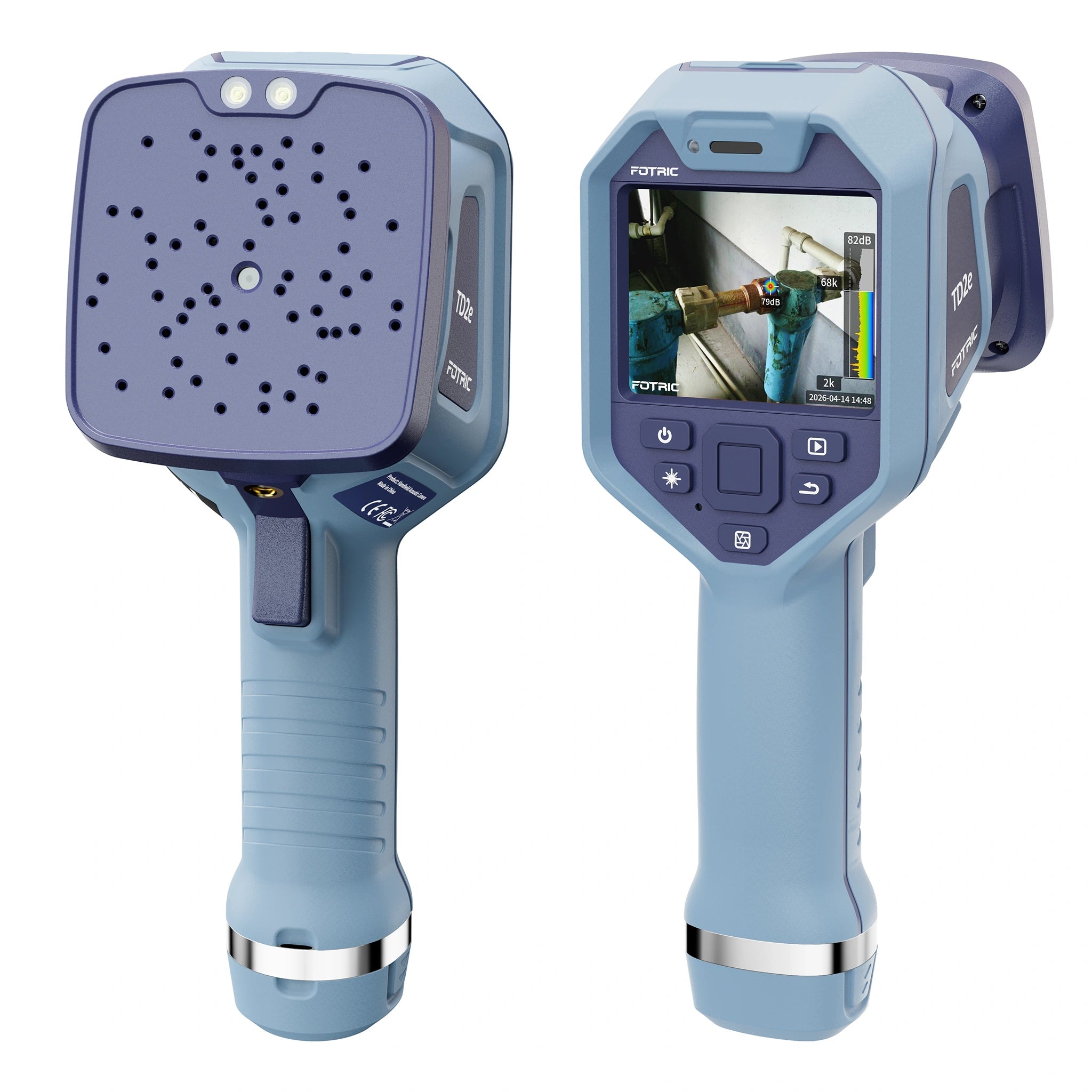

FOTRIC TD2e Äänikuvain

Normaalihinta: €999,00
Myyntihinta: €999,00
Normaalihinta

Hinta sisältää veron. Toimitus lasketaan kassassa.

Package:

Standard Professional Kit

Tuoteversiot:

Quantity:

Ilmainen kuljetus

30-päiväinen palautuskäytäntö

1-vuotinen takuu

24/7 Asiakaspalvelu

Edistynyt akustinen kuvantamisteknologia

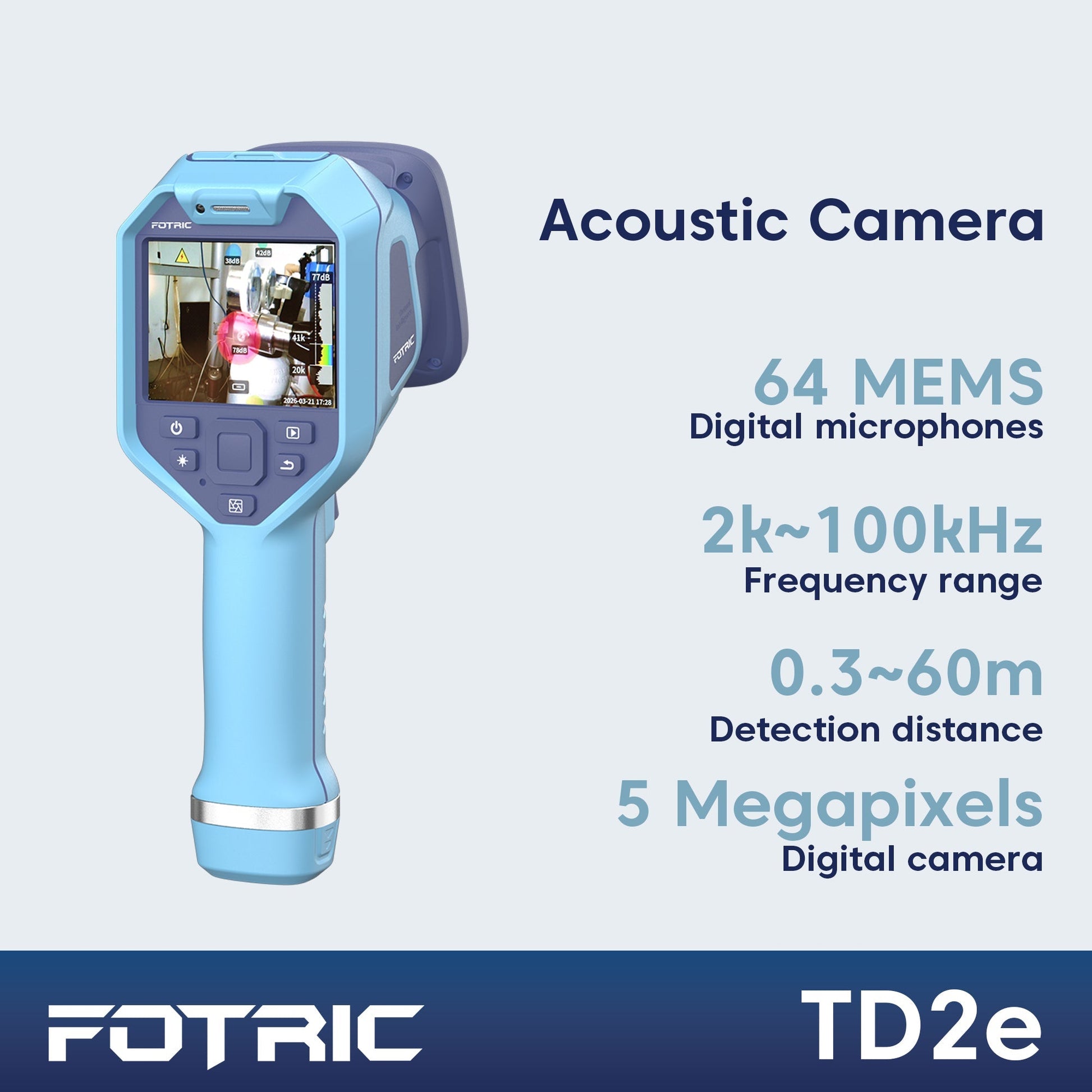

Varustettu 64 erittäin herkällä MEMS-digitaalismikrofonilla ja 58° × 45° näkökentällä (FOV) tarkkaa äänilähteen paikantamista varten. Se kattaa laajan taajuusvälin 2kHz–100kHz, työvälimatka on 0,3–60m, ja on ihanteellinen sekä kuuluvien että ultraäänisten vuotojen, osittaisen purkautumisen ja mekaanisten poikkeavuuksien havaitsemiseen. Se sisältää myös 5 megapikselin teollisen digitaalisen kameran tarkkaa visuaalista viitettä varten.

Etsi nopeasti erilaisia teollisia vuotoja ja värähteluvikoja

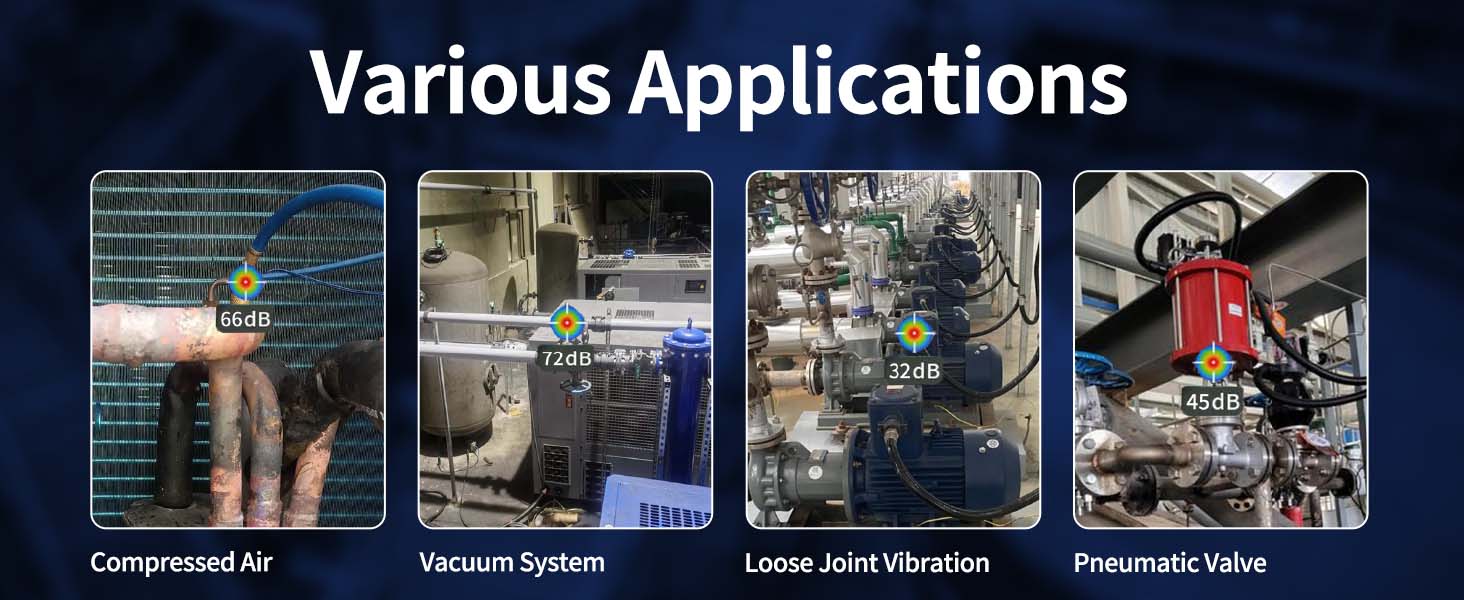

FOTRIC TD2e -akustinen kuvantamiskamera mahdollistaa puristettuun ilmaan vuotojen havaitsemisen, imuvuodon tunnistamisen, pneumaattisen venttiilin vuotojen tarkistamisen, löysän liitoksen värähtelun havaitsemisen ja tiivisteen eheyden tarkistamisen — kaikki ilman kosketusta tai tuotannon pysäyttämistä. Näytä epänormaaleja äänilähteitä reaaliaikaisesti heti, jotta voit parantaa kunnostuksen tehokkuutta ja estää kalliita vikoja.

Akustisen kuvan keskitys ja äänenpainetason mittaus

Se yhdittää sopeutuvan dynaamisen melunvaimennuksen ja mikrotunnistusalgoritmit, jotta saavutetaan tarkkoja äänilähteen paikannuksia. Se tukee manuaalista taajuussäätöä ja huipputaajuuden näyttämistä, reaaliaikaisen dB-tason tietojen tulostusta akustisten kuvien kanssa, mikä soveltuu hyvin monenlaisien teollisten äänilähteiden paikantamiseen ja diagnosoimiseen.

Korkearekoluutioinen kosketusnäyttö ja useita näyttötiloja

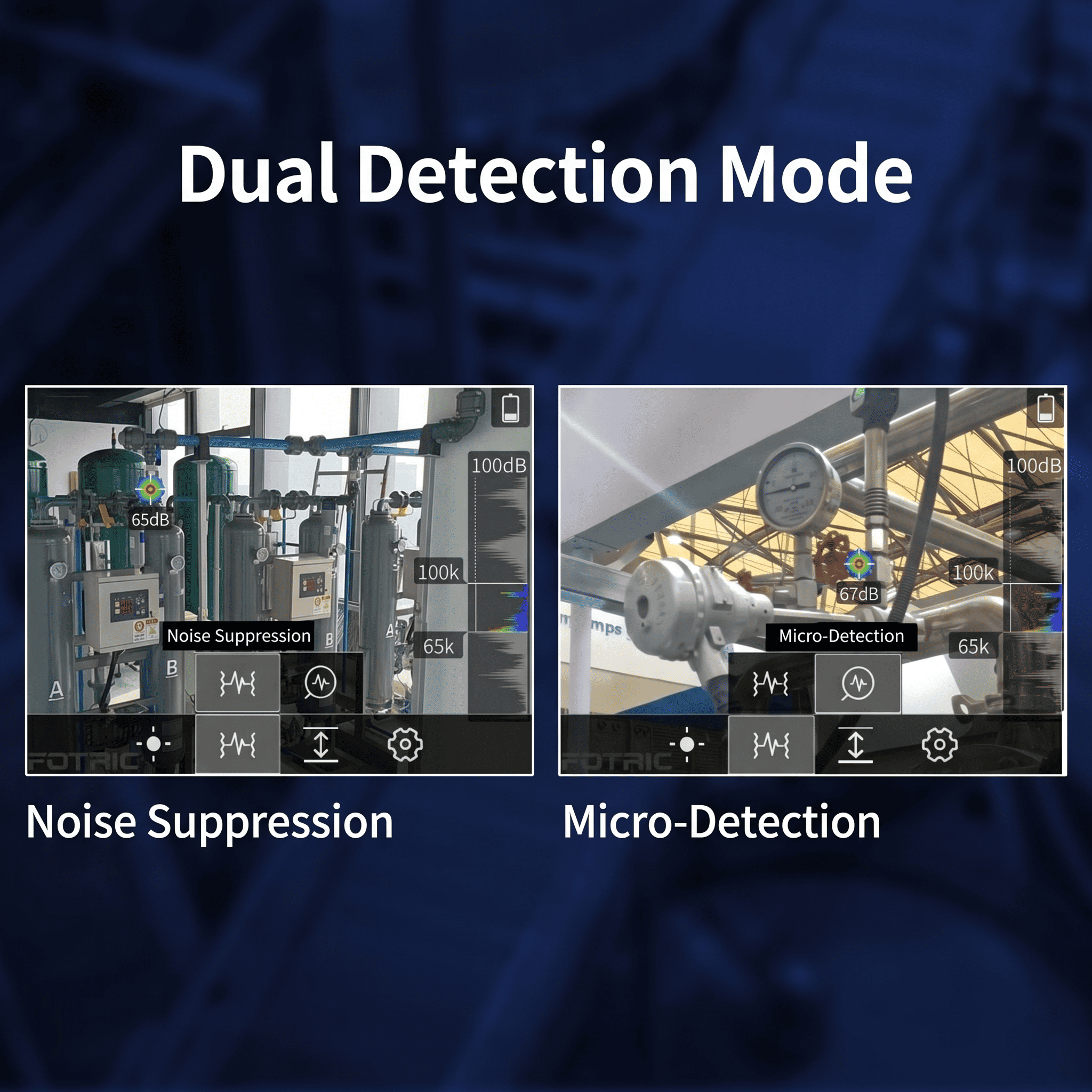

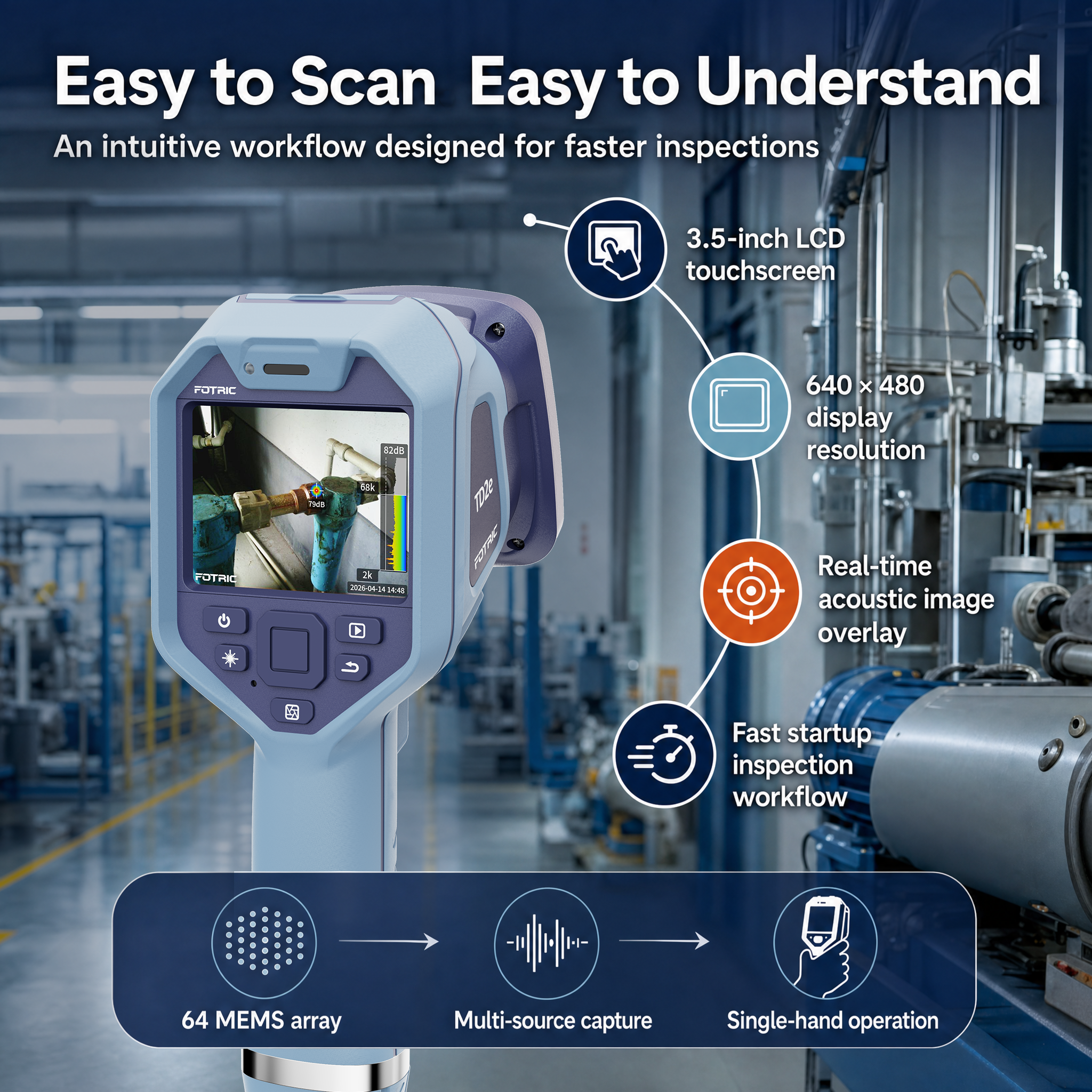

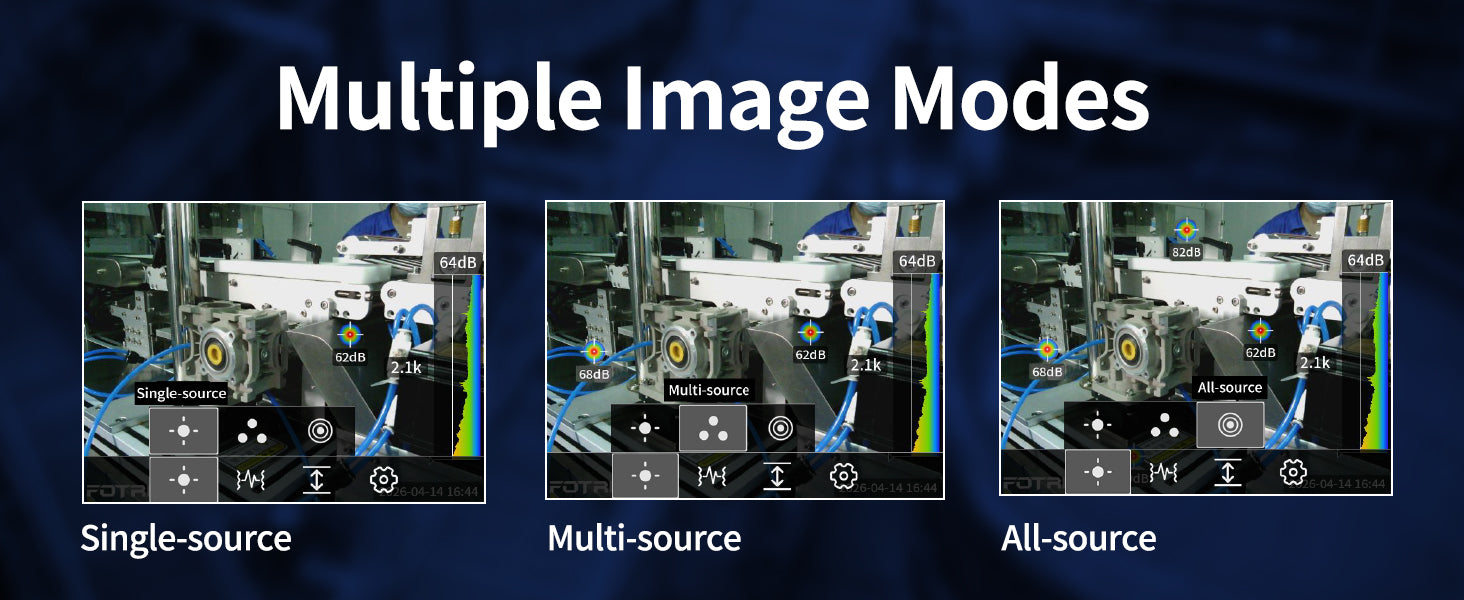

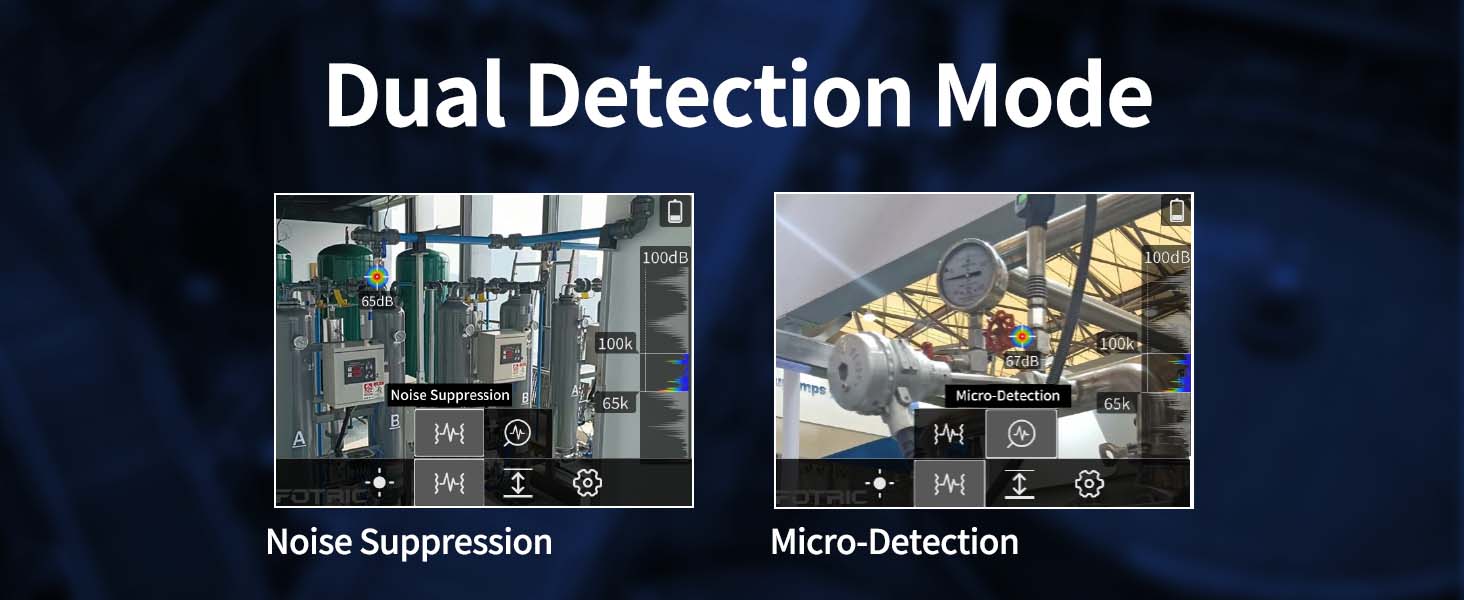

3,5 tuumaa korkearekoluutioinen IPS-kosketusnäyttö (640 × 480) suojelevalla lasinrakenteella tukee yksittäisen lähteen, monien lähteiden ja kaikkien lähteiden näyttötiloja. Varustettu melunvaimennuksen ja mikrotunnistuksen kaksoistiloilla, se pystyy peittämään äänenpainetietoja näkyvän valokuvien päälle nopeamman ja intuitiivisemman diagnosoinnin mahdollistamiseksi.

Kannettava ja kestävä rakenne

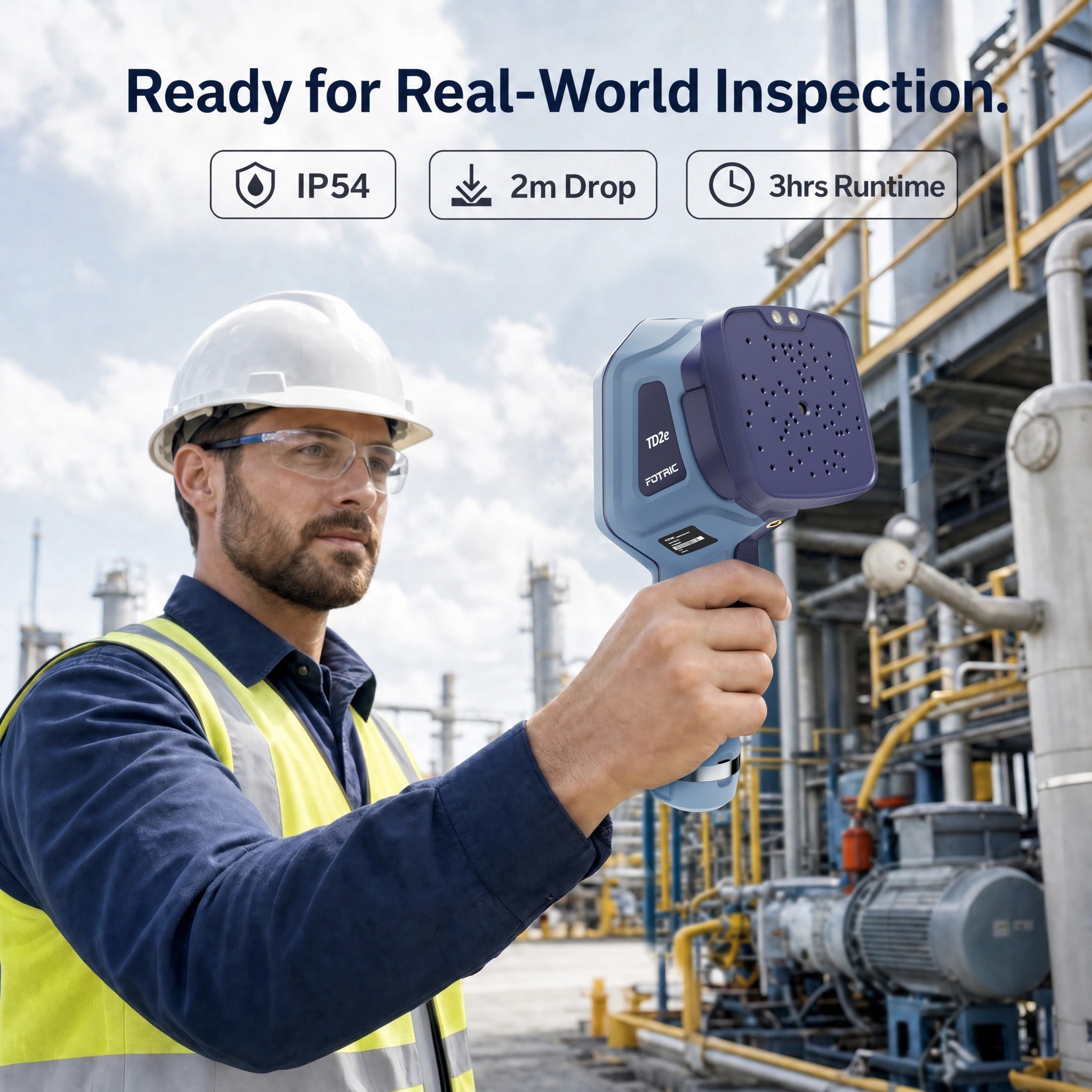

Kevyt ja kestävä rakenne, IP54-luokitus ja 2 metrin tiputusvastavuus. FOTRIC TD2e -akustinen kuvantalaite sisältää 5000 mAh:n kenttään vaihdettavan latautuvan akun, joka tarjoaa ≥3 tuntia jatkuvaa toimintaa, ihanteellinen kenttäkatsauksille teollisuus-, HVAC-, valmistus- ja energia-aloilla.

FOTRIC TD2e Äänikuvain

€999,00

Description Specifications FAQs Reviews

Everything You Need, Right Out of the Box

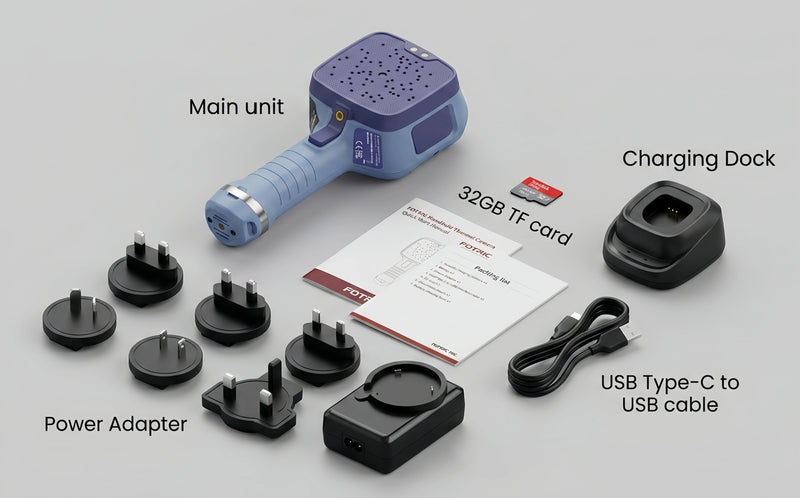

What's Included

TD2e Acoustic Imaging Camera
Rechargeable Lithium Battery
Charging Dock
Power Adapter
USB Type-C to USB Cable
32GB TF Card
Tool Holster
Quick Start Guide
Packing List

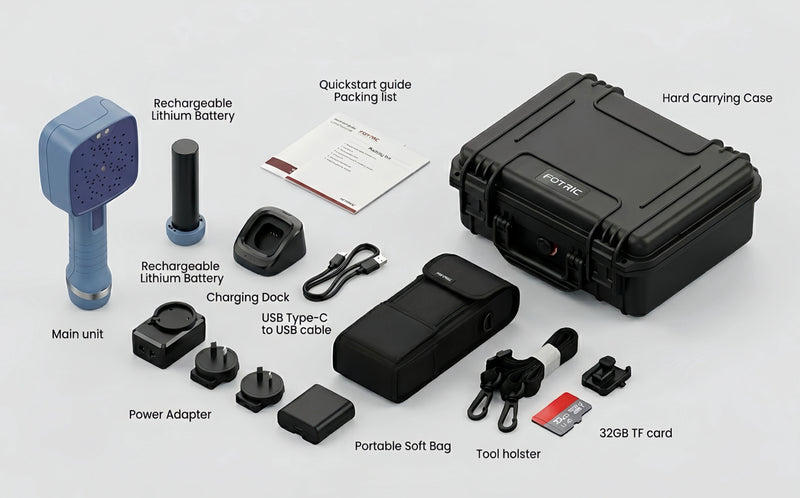

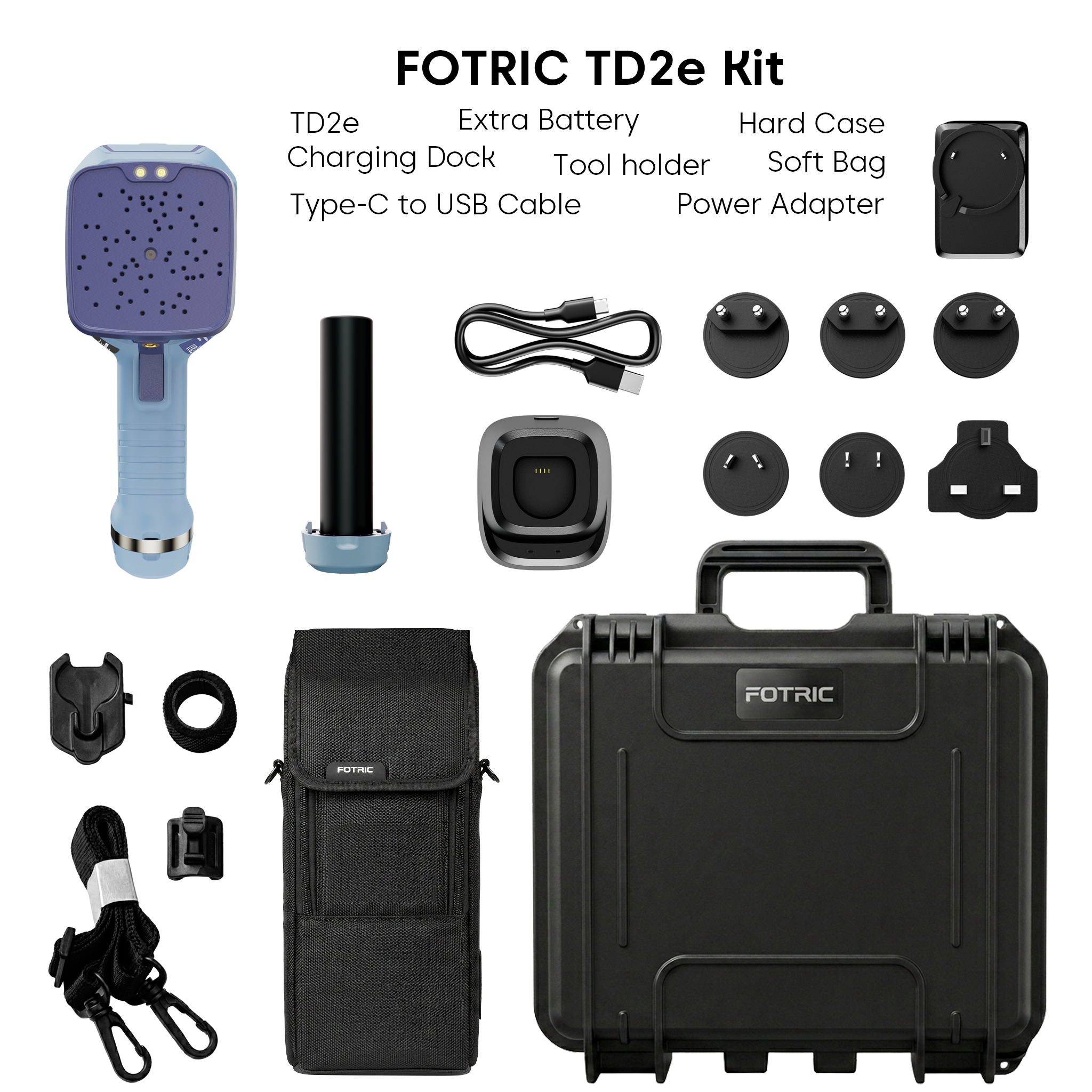

What's Included

TD2e Acoustic Imaging Camera
Rechargeable Lithium Batteries (2x)
Charging Dock
Power Adapter
USB Type-C to USB Cable
32GB TF Card
Tool Holster
Portable Soft Bag
Hard Carrying Case
Quick Start Guide
Packing List
18-Month Extended Warranty

Technical Specifications

Microphone channels

64 MEMS Digital Microphones

Frequency range

2 kHz – 100 kHz

Sound sampling rate

200 kHz

Weight

720g

Acoustic image FOV

58° × 45°

Working distance

0.3 – 60 m

Display

3.5" IPS LCD touchscreen, 640 × 480

Digital camera

5 MP industrial-grade

Image modes

Single-source, Multi-source, All-source

Detection modes

Noise Suppression, Micro Detection

Battery type

3.6 V, 5000 mAh rechargeable Li-ion, field-replaceable

Battery life

≥ 3 hours per battery

Protection rating

IP54 (IEC 60529)

Data storage

32 GB TF card

Protection rating

IP54 (IEC 60529)

FAQ

Need more than just FAQs? Access our complete library of user manuals, software guides, and step-by-step video tutorials.

View All Support Resources

How does the TD2e acoustic imaging camera work?

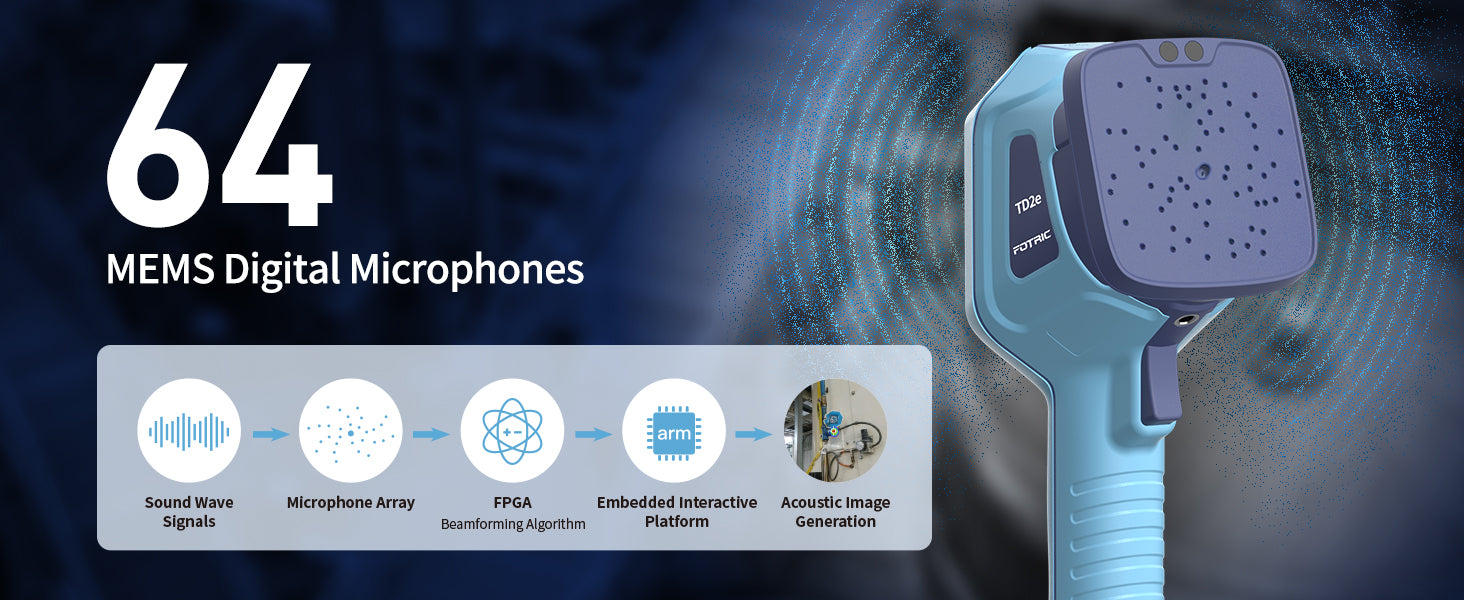

The TD2e uses an array of 64 MEMS microphones to capture sound from multiple directions simultaneously. A beamforming algorithm focuses on sound sources from specific directions, filtering out environmental noise. The device then displays the sound source location as a colorful heatmap overlaid on the live camera image, allowing you to "see" where sounds are coming from — including ultrasonic sounds beyond human hearing.

What kind of leaks and faults can the TD2e detect?

The TD2e can detect:

Compressed air system leaks — including pneumatic valves, cylinders, and fittings
Gas leaks — pressurized gas escaping from pipelines
Vacuum system leaks — negative pressure leaks
Loose joint vibration — abnormal high-frequency sounds from loose components during operation

Its 2kHz to 100kHz frequency range covers both audible and ultrasonic signals produced by these faults.

What is the detection range of the TD2e?

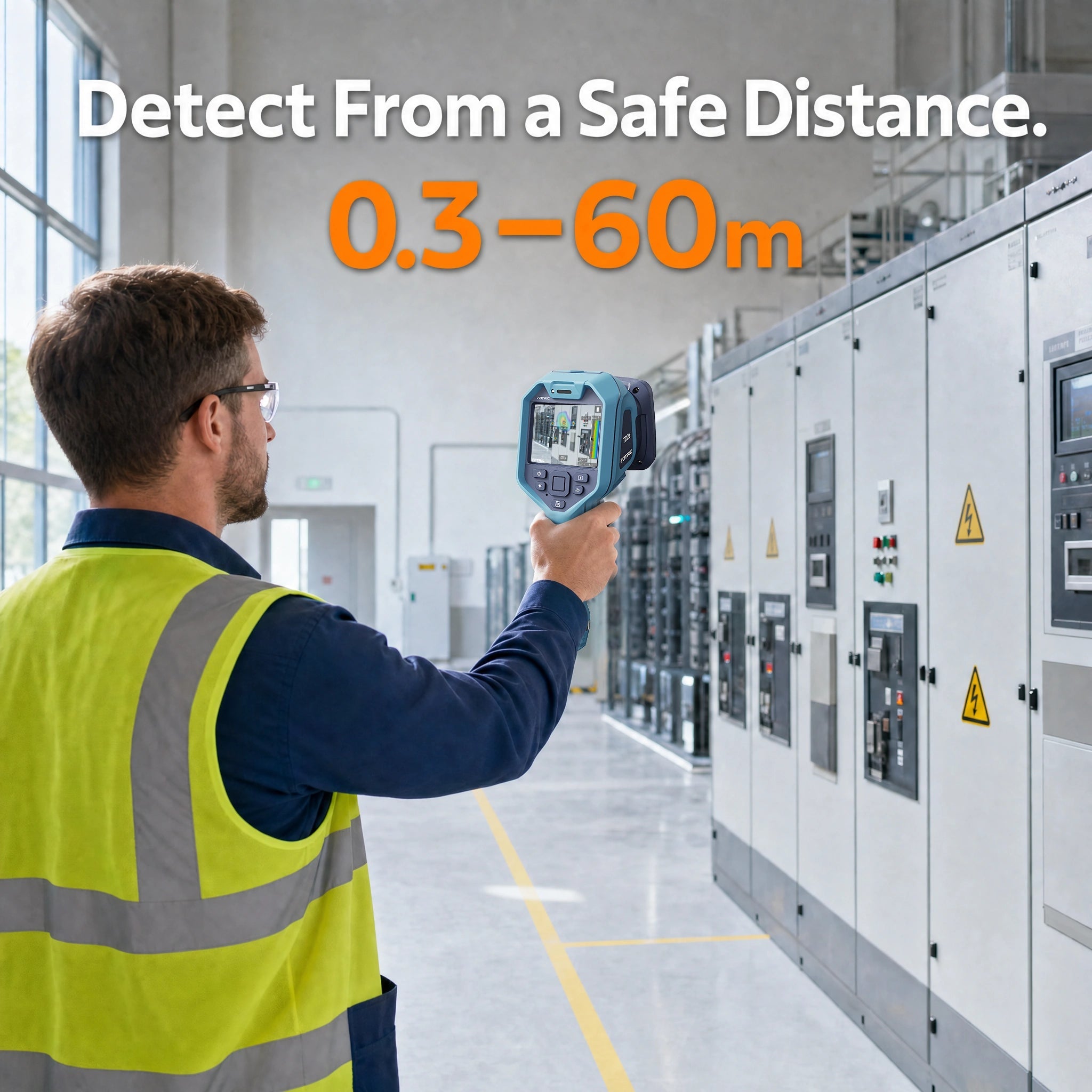

The effective detection range is 0.3m to 60m.

Sounds closer than 0.3m may still be detected, but near-field effects can reduce positioning accuracy. Under certain conditions, sound sources with very high sound pressure levels may be detected beyond 60m.

Can the TD2e work in noisy industrial environments?

Yes. The TD2e is designed for industrial use. In noisy environments, use Noise Suppression Mode to filter out background noise and maintain stable acoustic imaging. You can also adjust the frequency range to focus on the target sound's frequency.

What's the difference between TD2e Standard and TD2e Kit?

The TD2e Kit includes everything in the Standard version, plus additional accessories for extended field use.The TD2e Kit includes everything in the Standard version, plus additional accessories for extended field use.

How long does the battery last?

≥3 hours of continuous operating time per battery. Actual operating time depends on environmental and usage conditions.

The TD2e Kit includes 2 batteries, allowing for full-day inspections with hot-swapping.
